更换填料步骤

1.将控制阀与管线压力隔开，并释放阀门压力。

2.断开与执行机构相连的操作管线及与阀盖相连的所有排漏管路。断开阀杆连接器，然后拧松支架锁紧螺母或六角螺母，从阀门上拆下执行机构。

3.用六角螺母连接阀盖和阀门。将这些螺母或六角头螺钉拧松约3mm(1/8imnch)。接下来再拧松阀体与阀盖之间带有密封垫片的接头，具体做法是摇晃阀盖或在阀盖与阀体之间进行撬挖。在阀盖附近使用撬挖工具，直至阀盖松动位置。

4.拧松填料法兰螺母，使填料不再压紧阀杆。从阀杆螺纹上拆下所有行程指示器部件。

5.彻底拆下连接阀盖和阀体的有头螺钉或六角螺母，然后小心地取下阀盖。

6.取出阀杆锁紧螺母并从阀盖上拆下阀芯阀杆。将零件放置在防护平面上，以免损坏垫片或密封面。

7.拆下阀盖垫片并盖住阀体开口，以保护垫片表面并防止异物进入阀体腔内。

8.拆下填料法兰螺母、填料法兰、上擦拭圈及填料压盖。使用圆杆或不会刮伤填料函壁的其他工具将剩余的填料部件从阀盖的阀门侧小心推出。然后再清洁填料函及金属填料部件。

9.检查阀杆螺纹和填料函表面是否存在可能会切割填料的任何锐边。划痕或毛刺可能会导致填料函泄漏或新填料损9坏。如果通过砂纸轻轻打磨无法改进表面条件，请按照“阀内件维护”程序中的适当步骤更换受损零件。

10.取下保护阀体腔的盖子，并安装新的阀盖垫片，确保垫片密封面洁净平滑。然后沿阀杆滑动阀盖，使其滑至双头螺栓或阀体腔(如果使用有头螺钉位置。

11,安装螺栓并按照正确的螺栓操作程序对其进行紧固，以便阀体和阀盖连接处能够承受测试压力和应用工况。表所示的螺栓扭矩可作为指南使用。

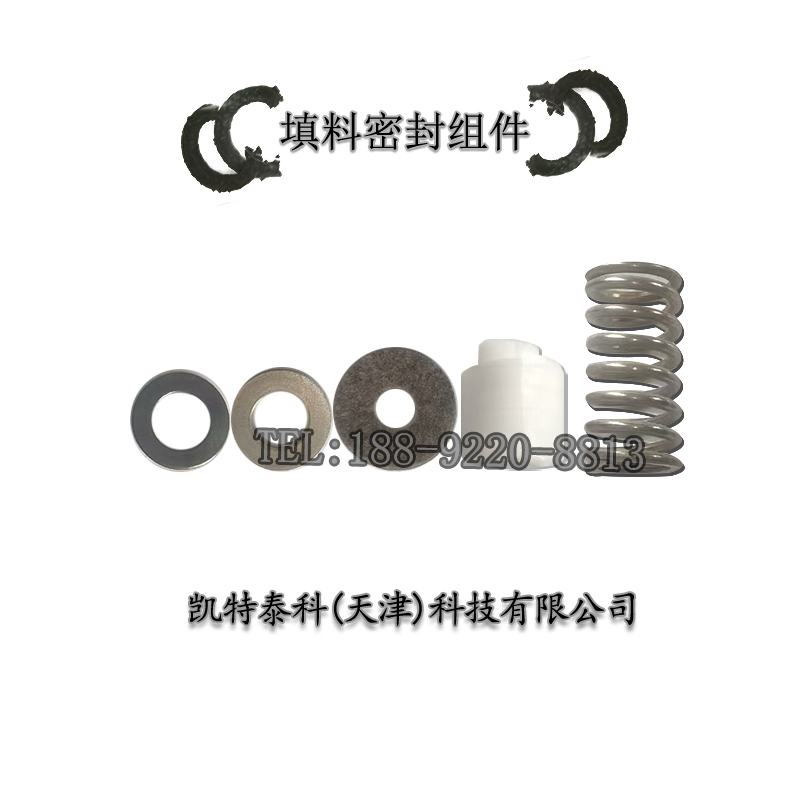

12.根据对应的结构安装新填料和金属填料函部件。如果使用开环式填料，将环上的裂口错开以免形成泄漏路径。将边缘光滑的管子放置在阀杆上，并将所有软填料部件轻轻倒入填料函内，确保相邻的软部件之间不会残留空气。

13.将填料压盖、上擦拭圈和填料法兰滑入相应的位置。润滑填料法兰螺柱和填料法兰螺母的表面。安装填料法兰螺母。

14.对于弹簧加载的 PTFEV型环填料，请紧固填料法兰螺母，直到填料压盖的轴肩与阀盖之间无缝隙。

有关 ENVIRO-SEAL或 HIGH-SEAL动态加载填料，请参见“维护”部分开头的“提示”

对于石墨填料、请将填料法兰螺母紧固至表所示的最大建议扭矩。然后先拧松填料法兰螺母，再将其重新紧固至最小建议扭矩。

对于其他类型的填料，请以同等的小增量紧固填料法兰螺母，直到其中一个螺母达到的最小建议扭矩。

然后紧固剩余的法兰螺母，直到填料法兰达到平衡状态并与阀杆呈 90度角。

15.按照相应的执行机构指导手册所列操作程序，将执行机构安装到阀门组件上并重新连接执行机构和阀芯阀杆。
